綠色建筑 智能動力控制器的應用

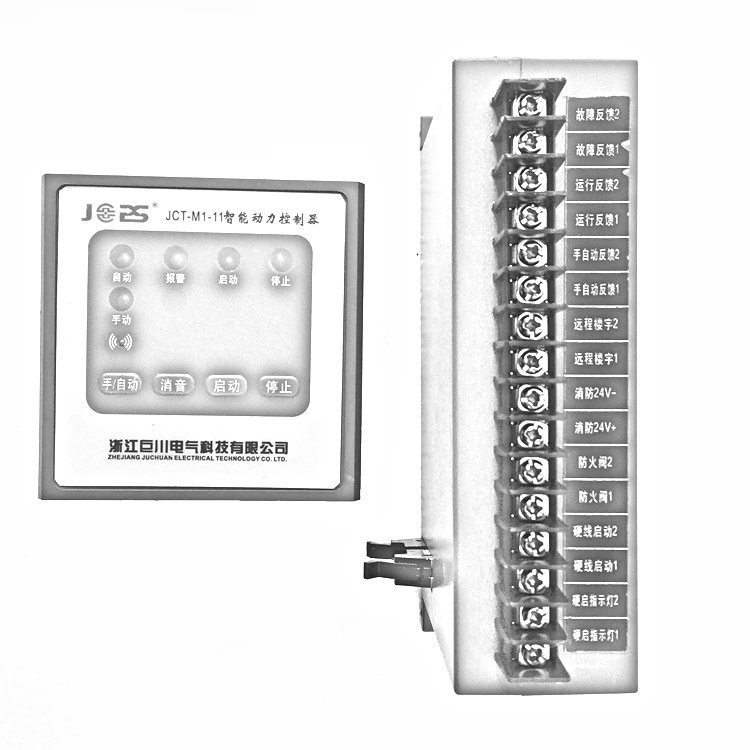

巨川電氣科技智能動力控制器以軍工科技理念進行設計，規范的流程開發，采用已在軍工科研中廣泛應用的FPGA控制技術為核心，通過微電子技術,數據傳輸技術，軟件技術，液晶顯示等技術和手段的應用，徹底解決了傳統電機控制保護產品能耗高，安全可靠性差，分立元件多，接線復雜，調試維護煩等問題。IDEA-XX系列智能動力控制器以全新的思路對民用建筑中風機，水泵控制箱內控制回路進行創新設計，用弱電信號控制接觸器，控制與保護開關的動作，操作面板用液晶顯示的人機界面進行控制，簡單，明了。 TLYZK-XX系列智能動力控制器符合國家相關產業政策及國家標準，節能，環保，使用壽命長，隸屬于《國家戰略性新興產業發展規劃》七大戰略性新興產業之一。

在現代都市中，各種建筑特別是高層建筑越來越多，任何建筑物中，給水排水是必不可少的，因此給排水系統的自動控制也變得越來越重要。

    傳統的給排水控制系統，通常是將一次傳感元件置于液體中，靠機械位移通、斷接點，或用電極、電容接觸液體來確定液位，由一個或一組繼電器來實現二次控制。這類控制方式的主要缺點是可靠性易受多種因素的影響，如污水中的腐蝕物質，一些粘稠液體中的雜志雜物多，極易使移動元件失效。接觸液體的電極、電容易發生電化學反應而銹蝕失效。由于液面隨時在波動，而繼電器反應較慢，常產生誤動作；同時給排水系統工作環境濕度大，繼電器容易損壞。上述因素的存在，使得建筑物中給排水控制系統失靈，跑水現象時有發生。

    針對上述問題，應用高新技術，開發了TZ-946系列液位自動控制裝置及TZ-966型無觸點控制器，改變了傳統控制系統的結構，從根本上解決了自動控制系統的可靠性問題。幾年來，TZ系列液位自動控制裝置已廣泛應用于諸多醫院，大廈的污水處理站，洗衣房、化糞池及高位水箱等。經長期使用，用戶一致反映性能穩定、可靠，觀察直觀，方便，是新一代的液位自動控制設備。

浙江巨川電氣科技 智能動力控制器設計依據：

風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2

水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：

其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕

根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用

其他領域可參照使用，特殊要求可非標設計，請?zhí)峁┫嚓P(guān)的技術參數及設計圖紙。

5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用智能動力控制器。控制電路圖可根據國際標準設計圖集10D303-2~3，由我公司提供相應的智能動力控制器轉化應用圖紙。
