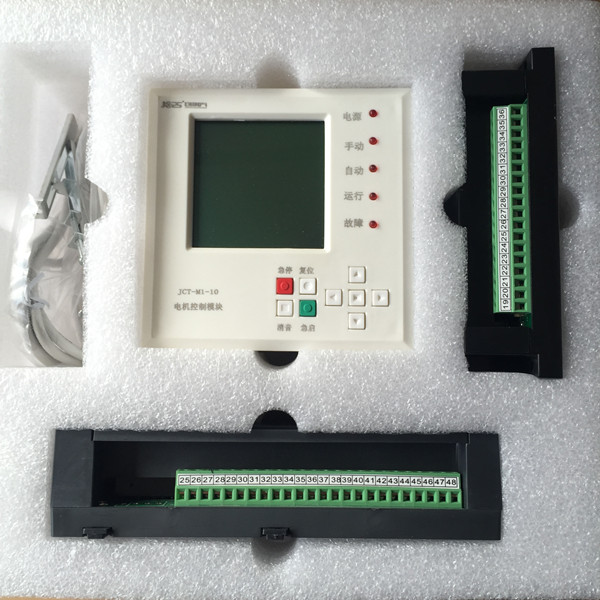

中國巨川--XHM1電機控制模塊選型設計 來源：http://m.kevinorchard.com/
一種集常用電機二次控制電路和全部控制方式為一體的電機控制器
傳統電機的二次控制，采用指示燈、控制按鈕、熔斷器、中間繼電器、時間繼電器等分離元器件組成，根據功能要求，通過二次線進行聯接，實現對一次設備工作的控制、監測、調節、保護等。由于采用的分離元器件方式，所以存在諸多問題：安全性和可靠性差；設計繁瑣、安裝調試復雜；占用空間大；能耗、耗材、安裝成本和運行費用高；受環境影響大等。XHM1電機控制模塊采用二次控制電路集成的方式完全解決了以上問題，實現了成套設備系列化、小型化。
中國建筑標準設計研究院出版的《常用電機控制電路圖集》有138種控制方式，XHM1電機控制模塊將其分成9類，全部集成在本電機控制模塊中，簡化了電機控制電路的設計，做到了標準化、規范化。
XHM1電機控制模塊采用了智能化的控制方式，實現了對受控電路和用電設備運行狀況的實時監控、管理，并可通過光纖通訊進行遠程控制。
傳統控制方式與XHM1模塊技術指標和性能比較表（以雙速風機為例）
技術性能指標 | 傳統產品 | XHM1模塊 | 對比結果 |
電源電壓 | AC187～231V | AC100～260V | 電壓使用范圍明顯增大 |
總體耗能 | 50.5W | 7W | 能耗降低86% |
接線接點 | 180點 | 50點 | 接點減少72% |
二次線 | 100m | 40m | 節約二次線60% |
絕緣電阻 | 1MΩ以上 | 5MΩ以上 | 絕緣安全性大大增加 |
占用體積 | 分布安裝，占用體積大 | 集中安裝，占用體積小 | 箱體尺寸減少30% |
電磁干擾 | —— | 有屏蔽處理，不易受干擾 | |
抗 振 | —— | 符合JIS C0911標準 | |
抗沖擊 | —— | 符合JIS C0912標準 | |
環境適應性 | —— | 污染等級三級 |
電機控制模塊分類
序號 | 型 號 | 控制方式說明 |
1 | XHM1-10 | 單臺風機或水泵控制（單路基本控制，可一拖四控制） |
2 | XHM1-11A | 單臺風機或水泵控制（10D303-2～3新標準單路控制） |
3 | XHM1-11 | 單臺風機或水泵控制（單路控制） |
4 | XHM1-12 | 單臺星三角起動控制、單臺自藕降壓起動控制 |
5 | XHM1-13 | 單臺軟起動控制 |
6 | XHM1-21 | 兩臺水泵相互備用直接起動控制 |
7 | XHM1-22 | 兩臺水泵星三角起停控制器、自藕降壓起動控制 |
8 | XHM1-23 | 兩臺水泵軟起起停控制 |
9 | XHM1-24 | 可逆、雙速電機控制 |
10 | XHM1-31 | 三臺水泵直接起停控制 |
11 | XHM1-33 | 三臺水泵軟起起停控制 |
